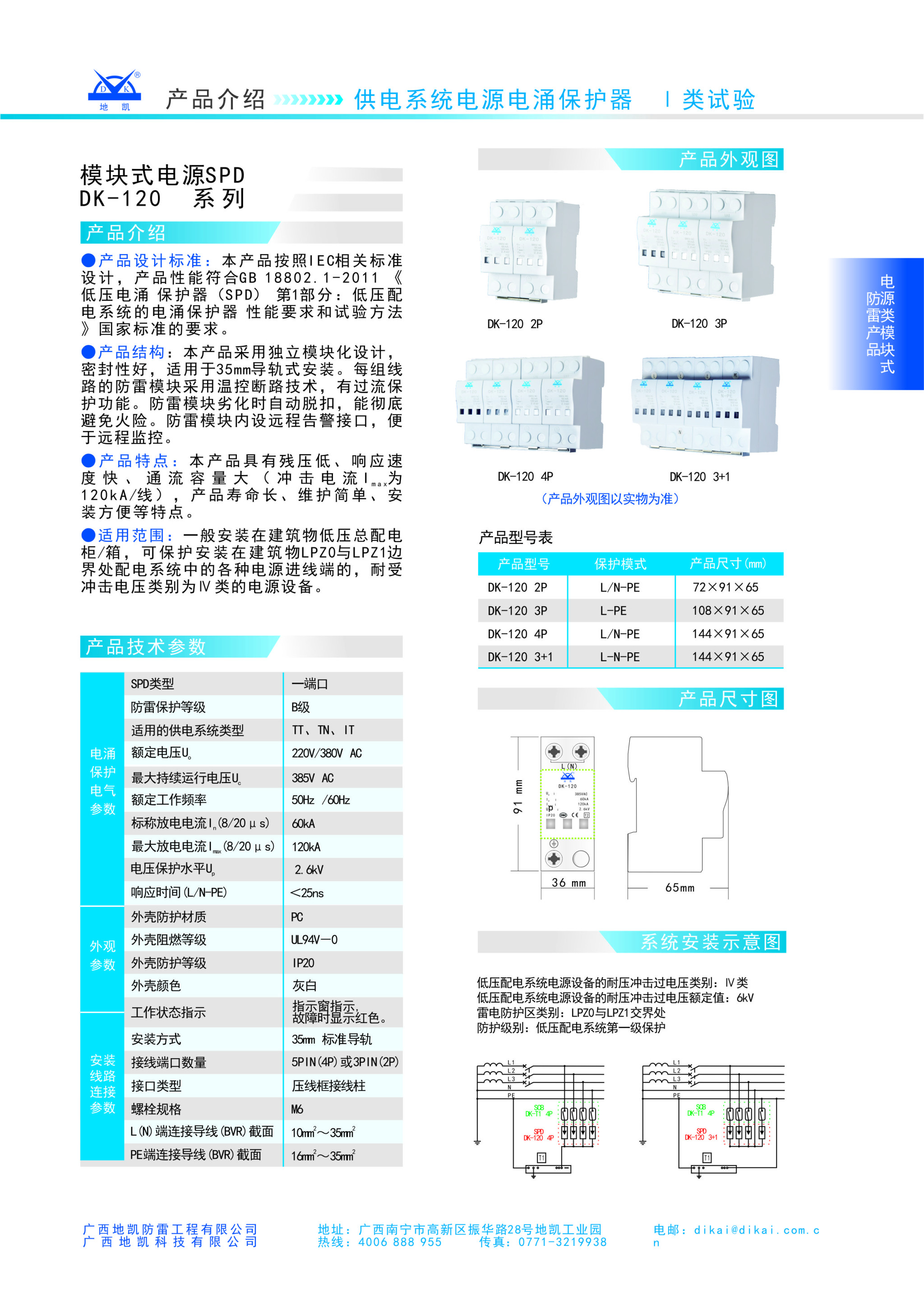

产品名称:
模块式电源SPD DK-120 系列
★★★★★
分享到：
产品简介：
本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术，有过流保护功能。防雷模块劣化时自动脱扣，能彻底避免火险。防雷模块内设远程告警接口，便于远程监控。
| 电涌保护电气参数 |
SPD类型
|
一端口
|
|
防雷保护等级
|
B级
|
|
|
适用的供电系统类型
|
TT、TN、IT
|
|
|
额定电压Uo
|
220V/380V AC
|
|
|
最大持续运行电压Uc
|
385V AC
|
|
|
额定工作频率
|
50Hz/60Hz
|
|
|
标称放电电流In(8/20μs)
|
60kA
|
|
|
最大放电电流Imax(8/20μs)
|
120kA
|
|
|
电压保护水平Up
|
2.6kV
|
|
|
响应时间(L/N-PE)
|
<25ns
|
|
| 外观参数 |
外壳防护材质
|
PC
|
|
外壳阻燃等级
|
UL94V—0
|
|
|
外壳防护等级
|
IP20
|
|
|
外壳颜色
|
灰白
|
|
|
工作状态指示
|
指示窗指示，故障时显示红色
|
|
| 安装线路连接参数 |
安装方式
|
35mm标准导轨
|
|
接线端口数量
|
5PIN(4P)或3PIN(2P)
|
|
|
接口类型
|
压线框接线柱
|
|
|
螺栓规格
|
M6
|
|
|
L(N)端连接导线（BVR）截面
|
10mm²~35mm²
|
|
|
PE端连接导线（BVR）截面
|
16mm²~35mm²
|
| 产品型号 |
保护模式
|
产品尺寸（mm）
|
| DK-120 2P |
L/N-PE
|
72x91x65
|
| DK-120 3P |
L-PE
|
108x91x65
|
| DK-120 4P |
L/N-PE
|
144x91x65
|
| DK-120 3+1 |
L-N-PE
|
144x91x65
|
●产品设计标准：本产品按照IEC相关标准设计，产品性能符合GB 18802.1-2011 《低压电涌 保护器（SPD） 第1部分：低压配电系统的电涌保护器 性能要求和试验方法》国家标准的要求。
●产品结构：本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术，有过流保护功能。防雷模块劣化时自动脱扣，能彻底避免火险。防雷模块内设远程告警接口，便于远程监控。
●产品特点：本产品具有残压低、响应速度快、通流容量大（最大放电电流Imax为120kA/线），产品寿命长、维护简单、安装方便等特点。
●适用范围：一般安装在建筑物低压总配电柜/箱，可保护安装在建筑物LPZ0与LPZ1边界处配电系统中的各种电源进线端的，耐受冲击电压类别为Ⅳ类的电源设备。
●产品结构：本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术，有过流保护功能。防雷模块劣化时自动脱扣，能彻底避免火险。防雷模块内设远程告警接口，便于远程监控。
●产品特点：本产品具有残压低、响应速度快、通流容量大（最大放电电流Imax为120kA/线），产品寿命长、维护简单、安装方便等特点。
●适用范围：一般安装在建筑物低压总配电柜/箱，可保护安装在建筑物LPZ0与LPZ1边界处配电系统中的各种电源进线端的，耐受冲击电压类别为Ⅳ类的电源设备。
