产品名称:

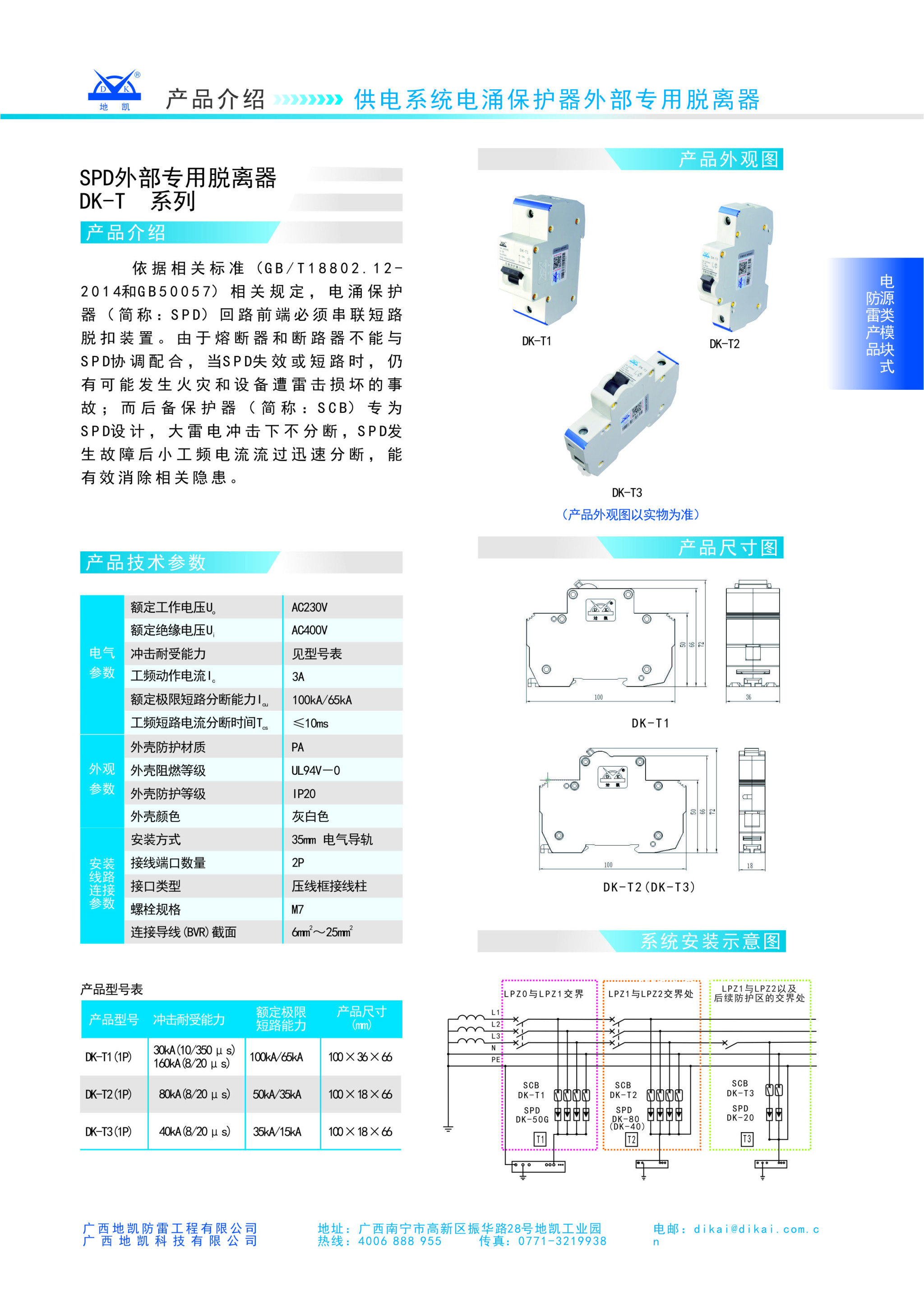

SPD外部专用脱离器 DK-T系列
★★★★★
分享到：
产品简介：
依据相关标准（GB/T18802.12-2014和GB50057）相关规定，电涌保护器（简称：SPD）回路前端必须串联短路脱扣装置。由于熔断器和断路器不能与SPD协调配合，当SPD失效或短路时，仍有可能发生火灾和设备遭雷击损坏的事故；而后备保护器（简称：SCB）专为SPD设计，大雷电冲击下不分断，SPD发生故障后小工频电流流过迅速分断，能有效消除相关隐患。
| 电气参数 |
额定工作电压Uo
|
AC230V
|
|
额定绝缘电压Ui
|
AC400V
|
|
|
冲击耐受能力
|
见产品型号
|
|
|
工频动作电流Ic
|
3A
|
|
|
额定极限短路分断能力Icu
|
100kA/65kA
|
|
|
工频短路电流分断时间Tcs
|
≤10ms
|
|
| 外观参数 |
外壳防护材质
|
PA
|
|
外壳阻燃等级
|
UL94V—0
|
|
|
外壳防护等级
|
IP20
|
|
|
外壳颜色
|
灰白色
|
|
| 安装线路连接参数 |
安装方式
|
35mm电气导轨
|
|
接线端口数量
|
2P
|
|
|
接口类型
|
压线框接线柱
|
|
|
螺栓规格
|
M7
|
|
|
连接导线（BVR）截面
|
6mm²~25mm²
|
|
| 产品型号 |
冲击耐受能力
|
额定极限短路能力
|
产品尺寸（mm）
|
| DK-T1 (1P) |
30kA(10/350μs)
160kA(8/20μs)
|
100kA/65kA
|
100x36x66
|
| DK-T2 (1P) |
80kA(8/20μs)
|
50kA/35kA
|
100x18x66
|
| DK-T3 (1P) |
40kA(8/20μs)
|
35kA/15kA
|
100x18x66
|
依据相关标准（GB/T18802.12-2014和GB50057）相关规定，电涌保护器（简称：SPD）回路前端必须串联短路脱扣装置。由于熔断器和断路器不能与SPD协调配合，当SPD失效或短路时，仍有可能发生火灾和设备遭雷击损坏的事故；而后备保护器（简称：SCB）专为SPD设计，大雷电冲击下不分断，SPD发生故障后小工频电流流过迅速分断，能有效消除相关隐患。
